3.3 Schichtenmodell

Wir haben gelernt, die Anzahl der Klienten einer Schnittstelle möglichst klein zu halten; Pakete sollten moeglichst eigenständige Einheiten, mit so wenig Abhängigkeit zu anderen Paketen, sein. Eine Möglichkeit zum Anordnen von Paketen bilden Schichtenmodelle. Als Beispiel dient das OSI-Schichtenmodell, sicherlich eines der bekanntesten Schichtenmodelle in der Informatik.

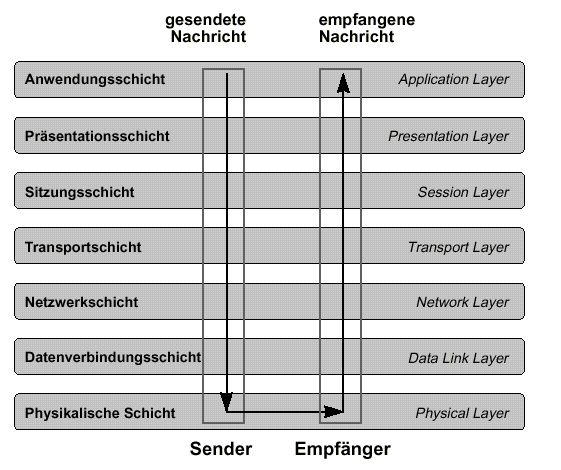

Abb. 3.1: Bekanntes Beispiel für ein Schichtenmodell

Typisch an diesem Schichtenmodell ist

Der Abstraktionsgrad nimmt von der obersten bis zur untersten Ebene ab.
Eine Schicht ruft nur Operationen derselben Schicht, bzw. der nächst unteren Schicht auf.
Es wird nie eine Schicht übersprungen

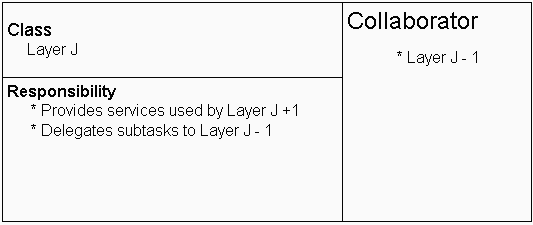

Abb. 3.2: CRC Karte fuer einen Layer

Ein Schichtenmodell unterstützt die Wartbarkeit, da

Ändere ich die Schnittstelle in einer Schicht, so muss ich nur die Objekte der Nachbarschicht anpassen.
Austausch einer Schicht, hat keine Auswirkung auf die Umgebung (solange die Schnittstellen) eingehalten werden
Der Methodenfluß ist eindeutig. Er geht i.a. immer von der obersten zur untersten Schicht bzw. umgekehrt. (Variationen sind denkbar, z.B. Schichten die die Ergebnisse cachen)
